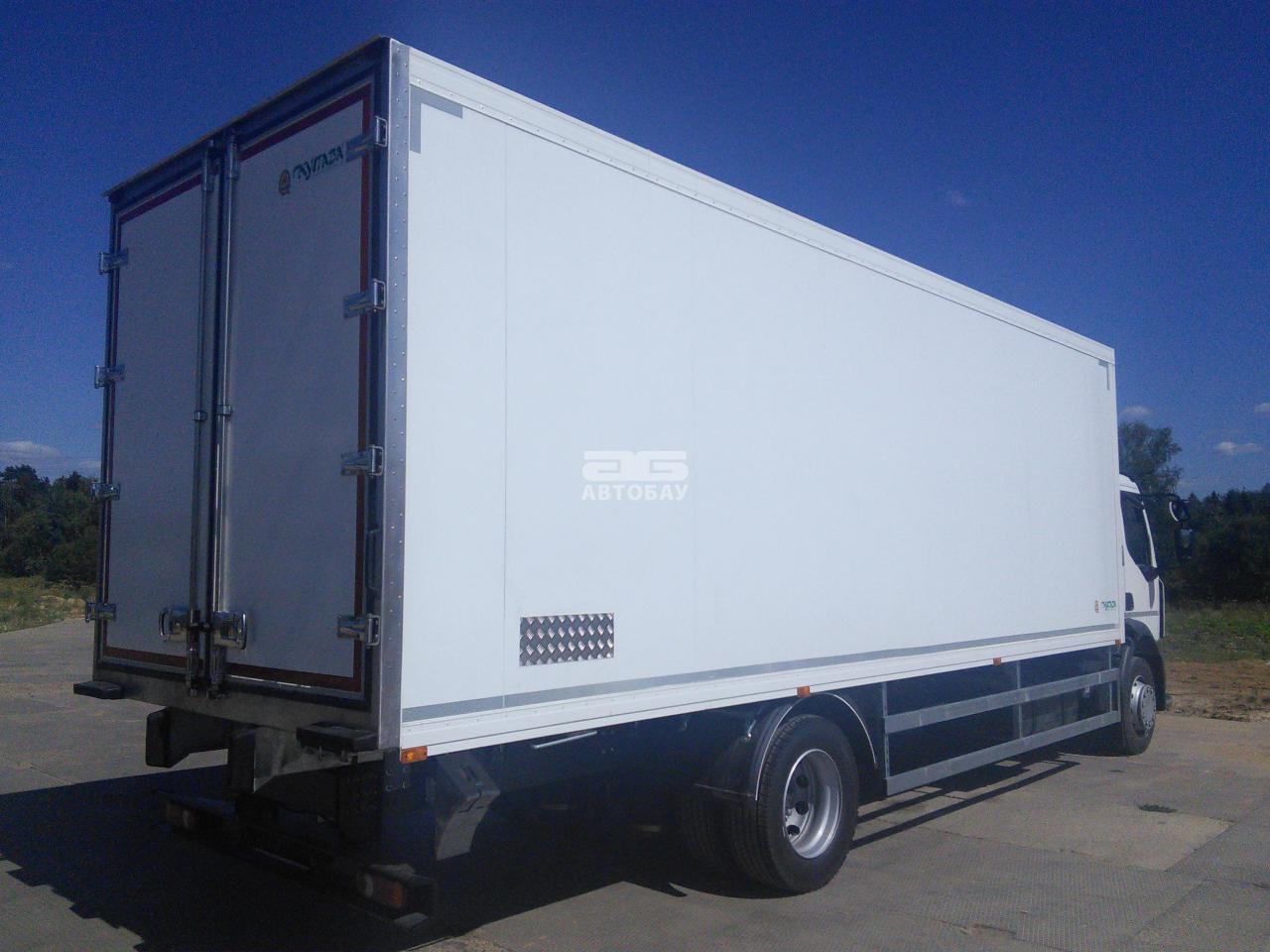

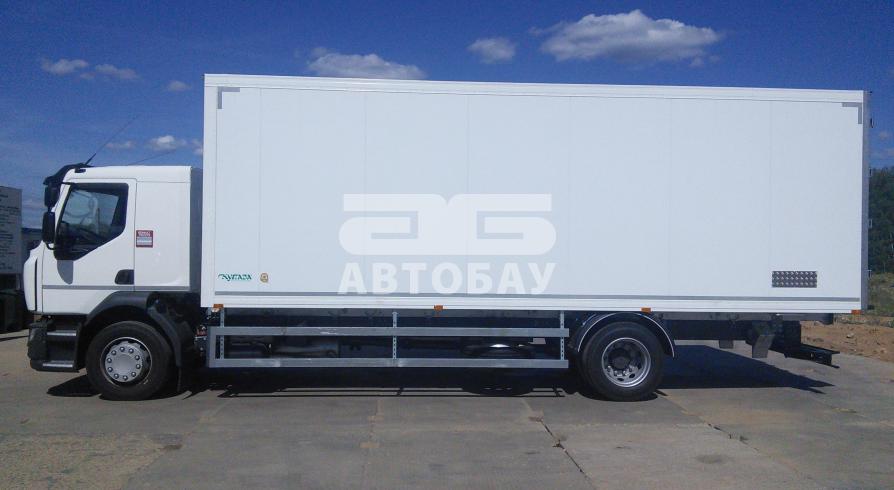

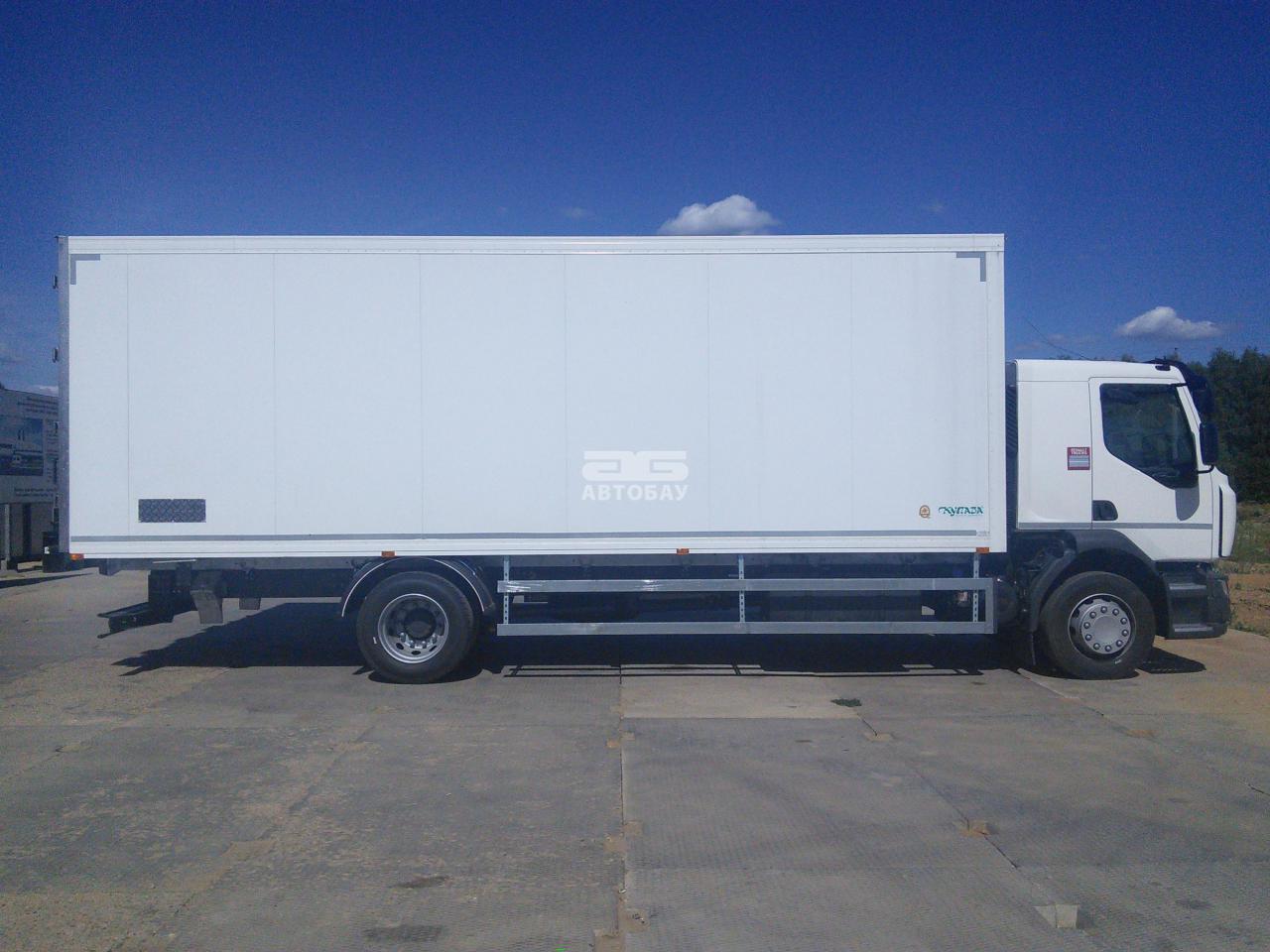

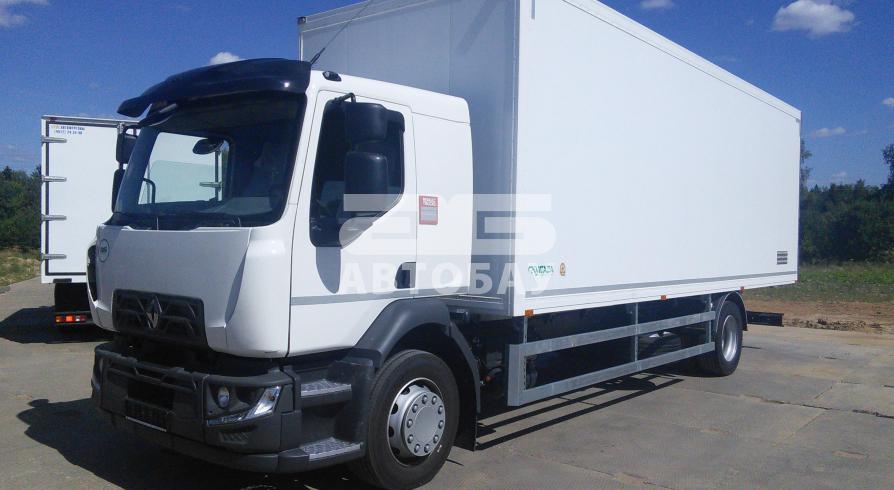

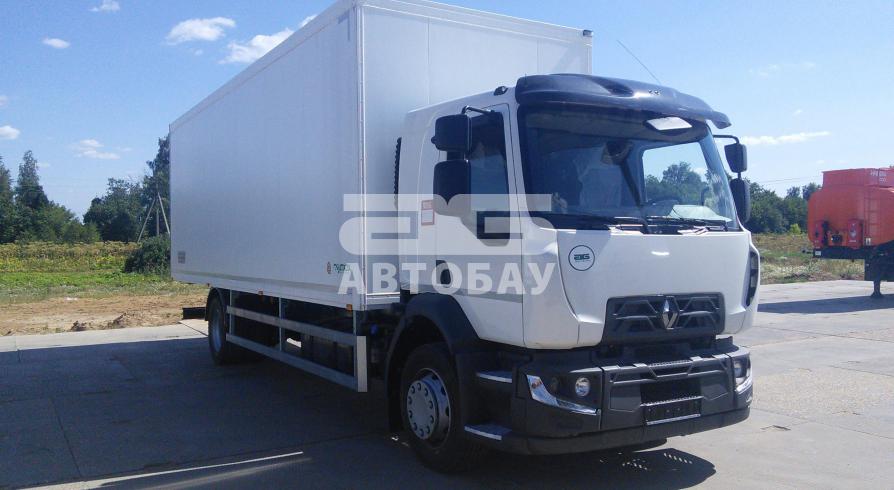

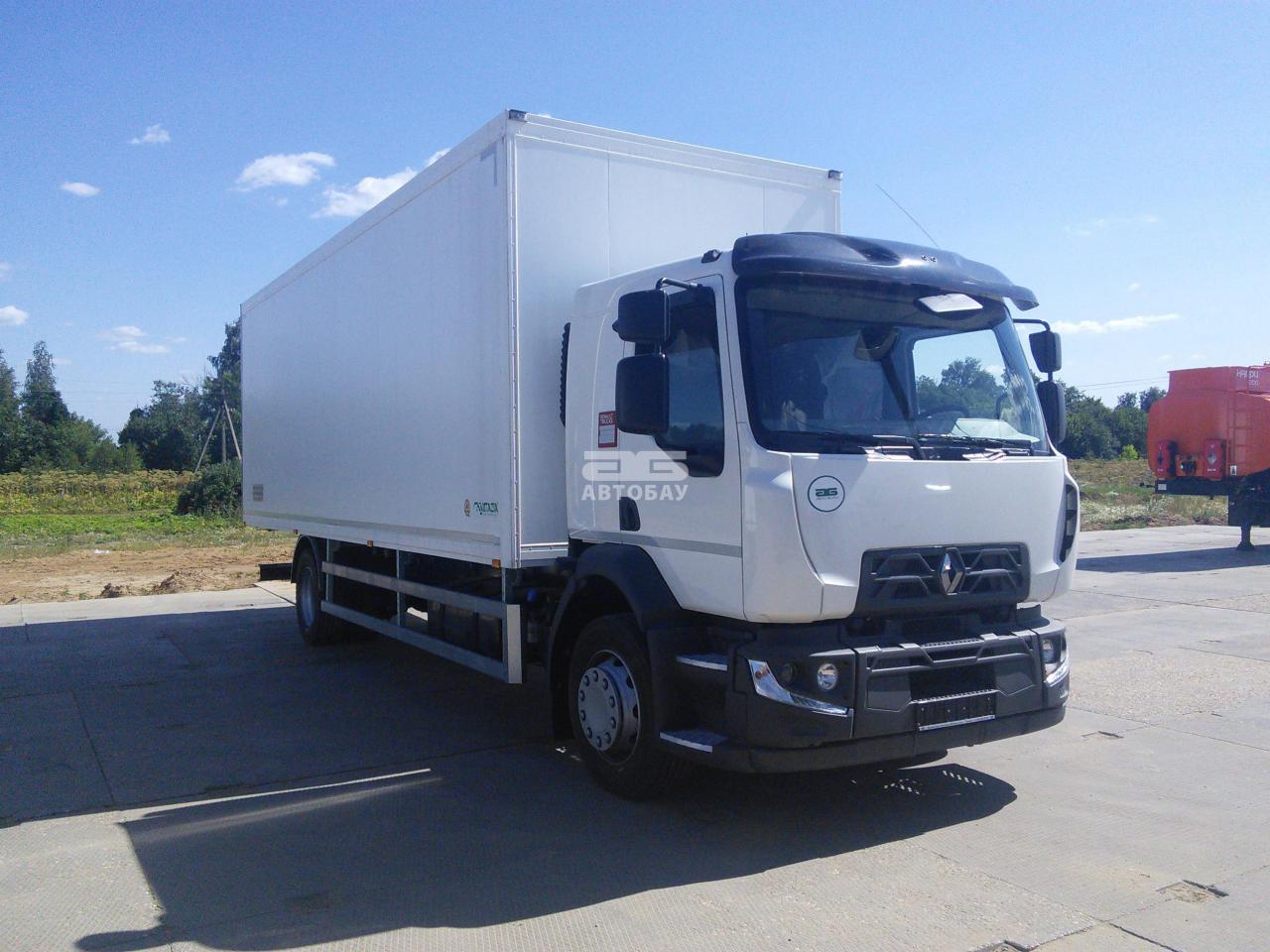

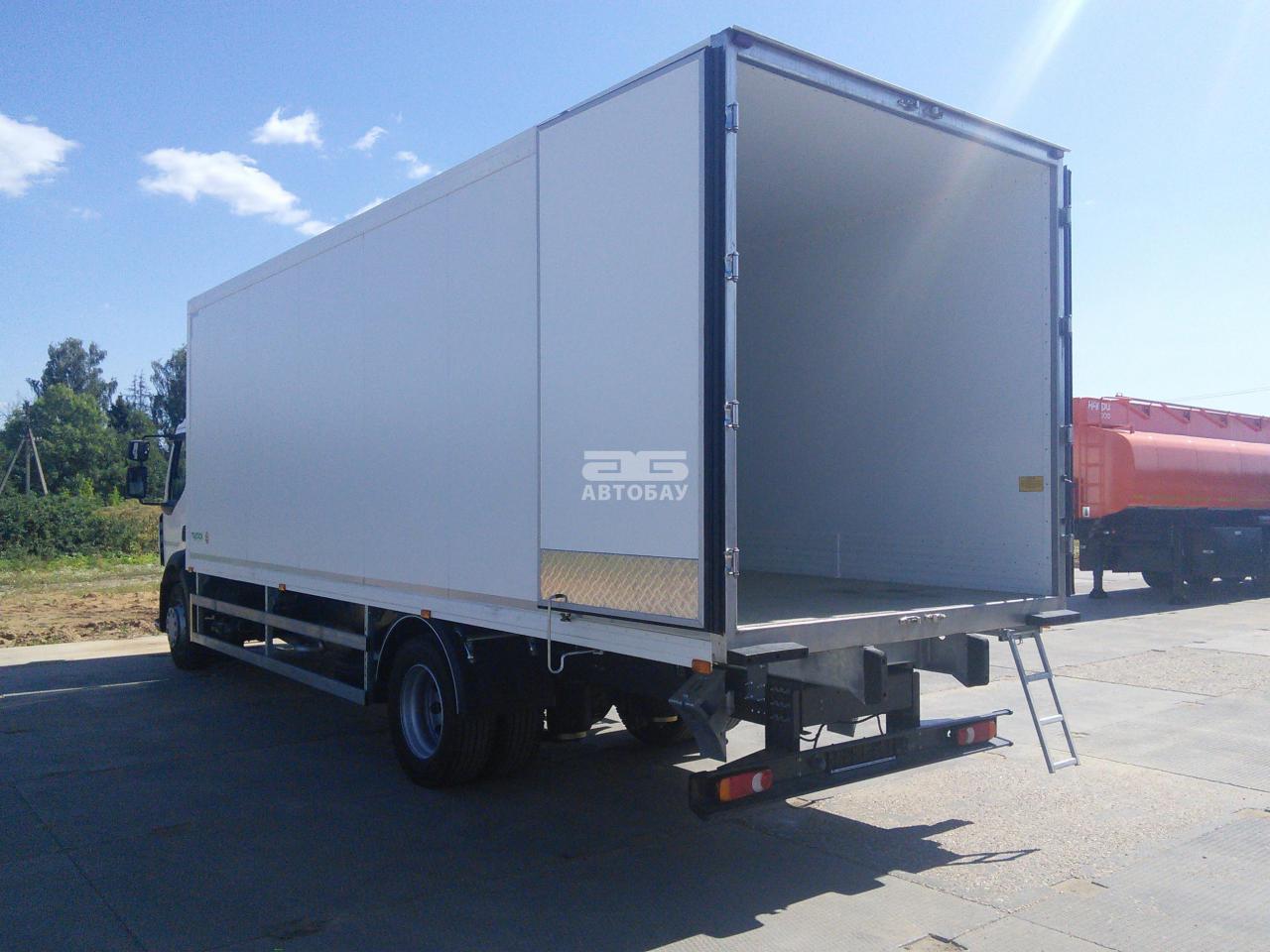

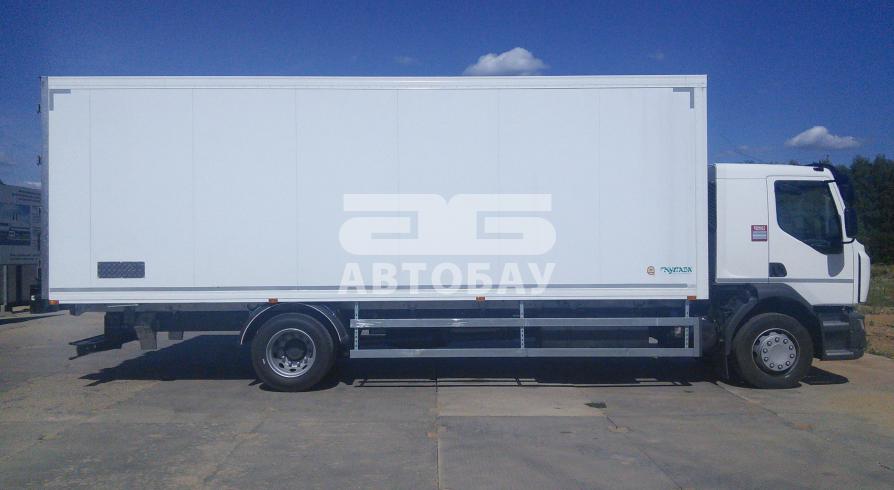

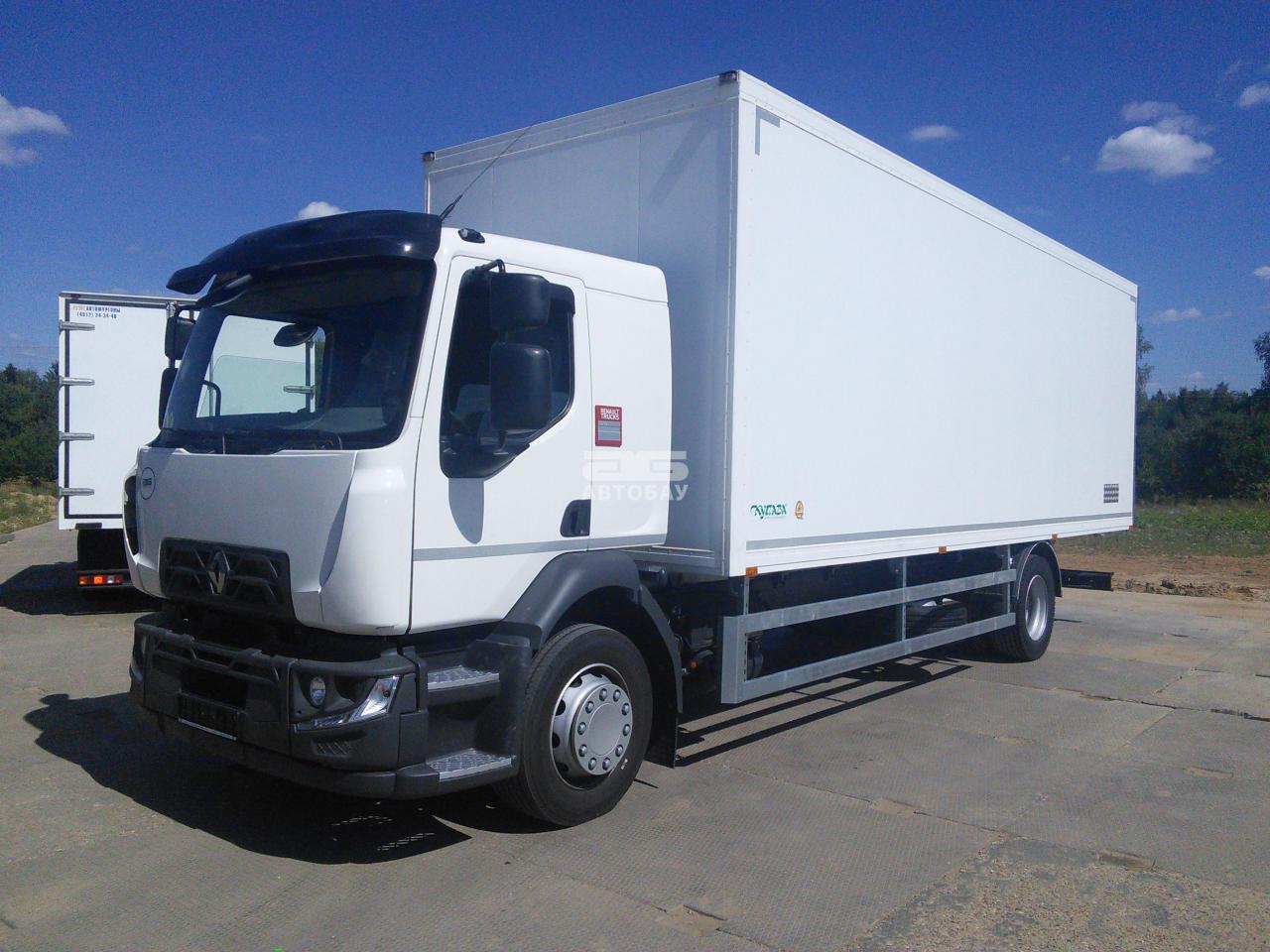

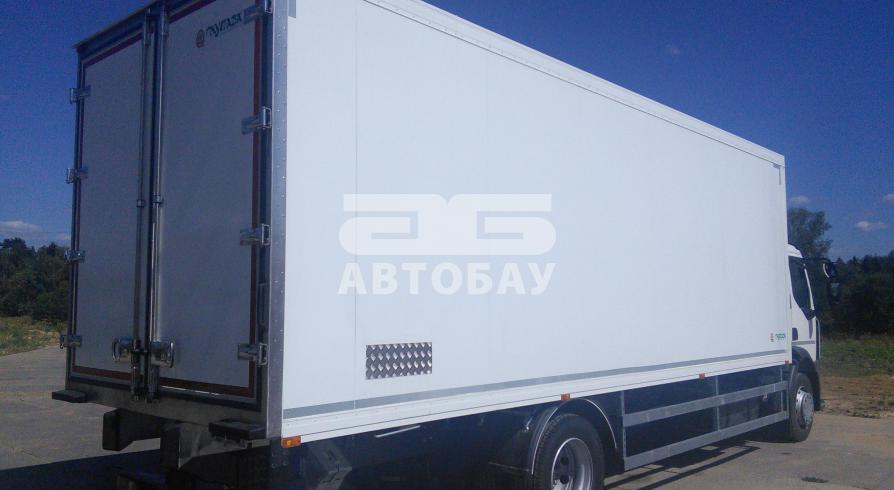

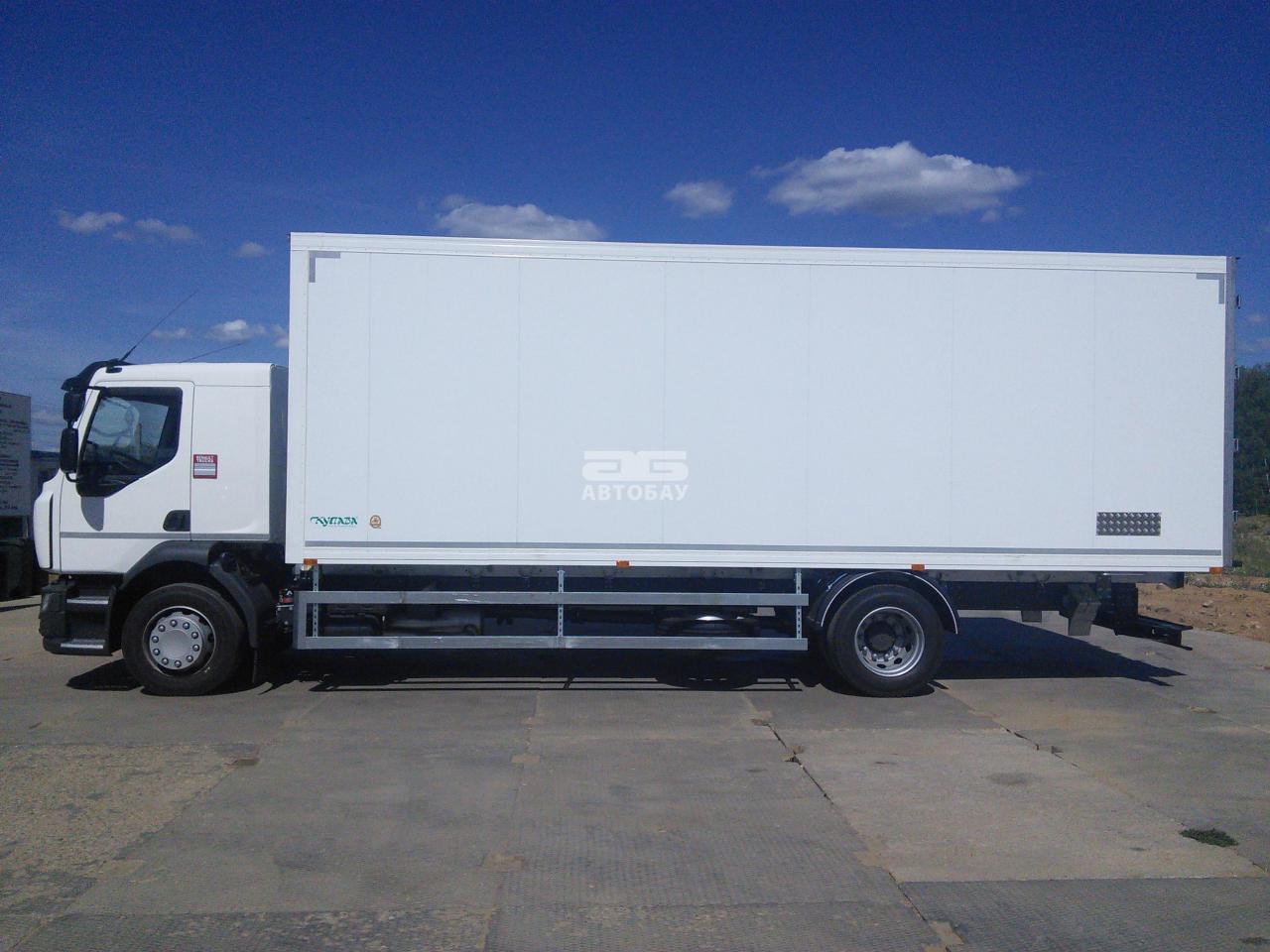

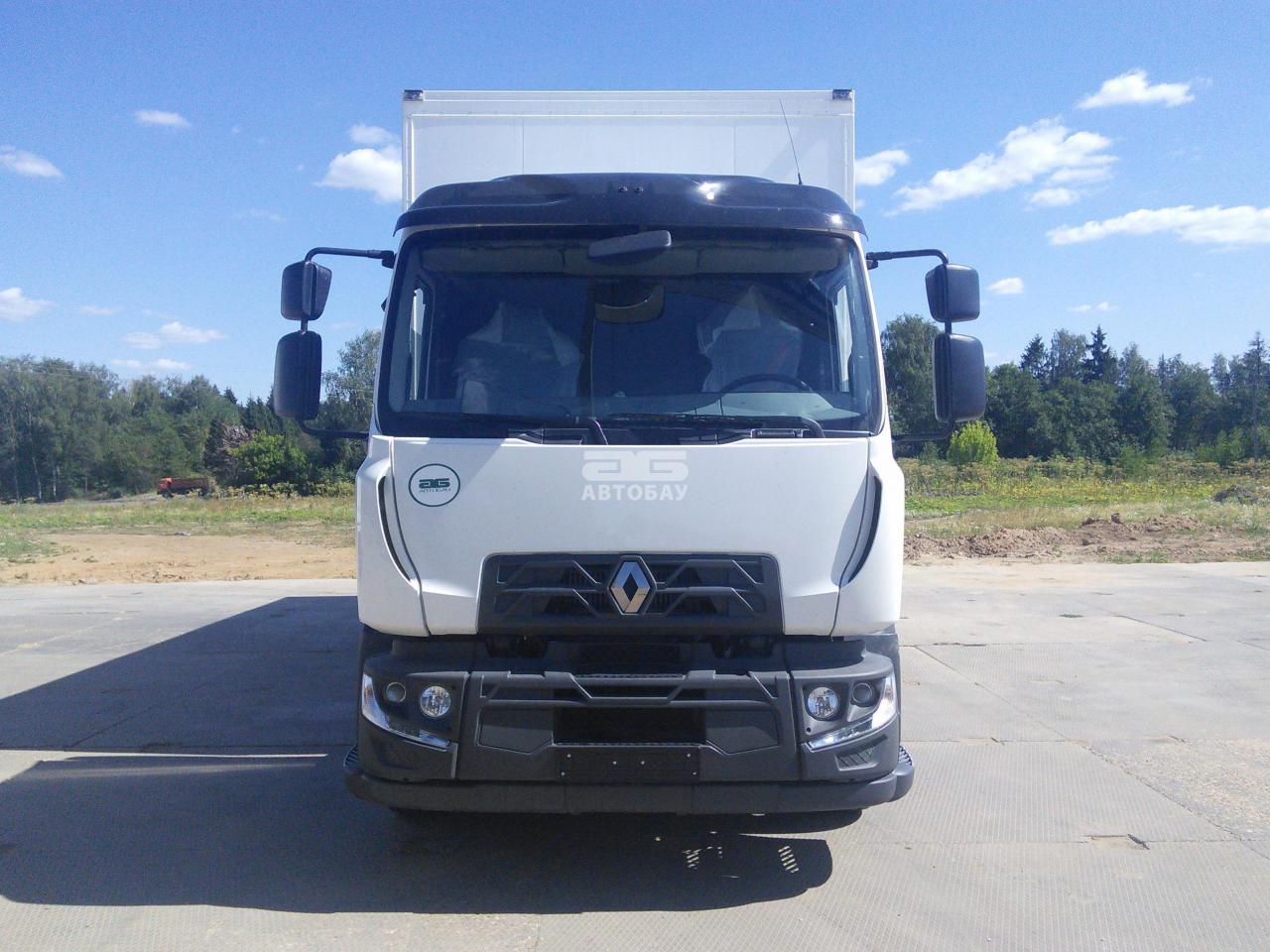

RENAULT D18 Купава – фургон изотермический



Комплектация

Технические характеристики

Марка, модель ТС (по ПТС)

Купава

Коэффициент теплопроводности, Вт/м2 0С

0,4

Автомобильное шасси

RENAULT TRUCKS D 18

Наружные размеры кузова, мм

7565 х 2600 х 2645  (Объем 45 м3)

Подрамник

Состоит из двух продольных металлических лонжеронов (покрытие: горячий цинк) с резиновыми отбойниками на задней части и поперечин.

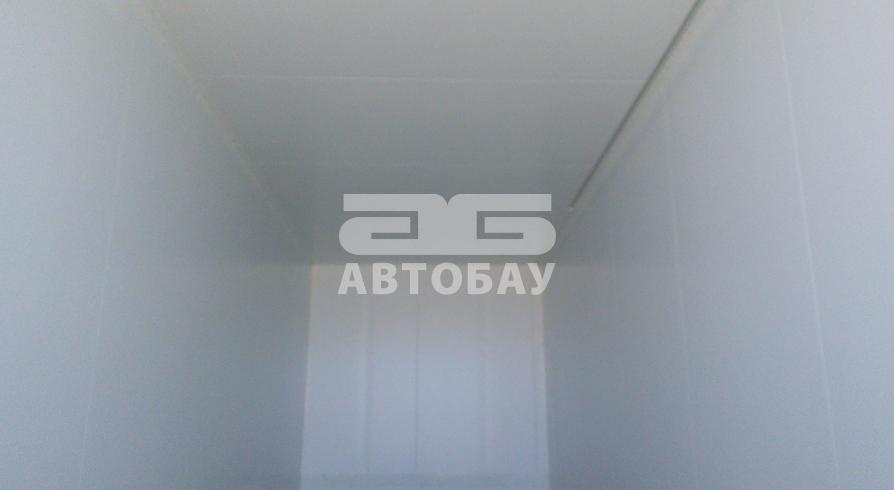

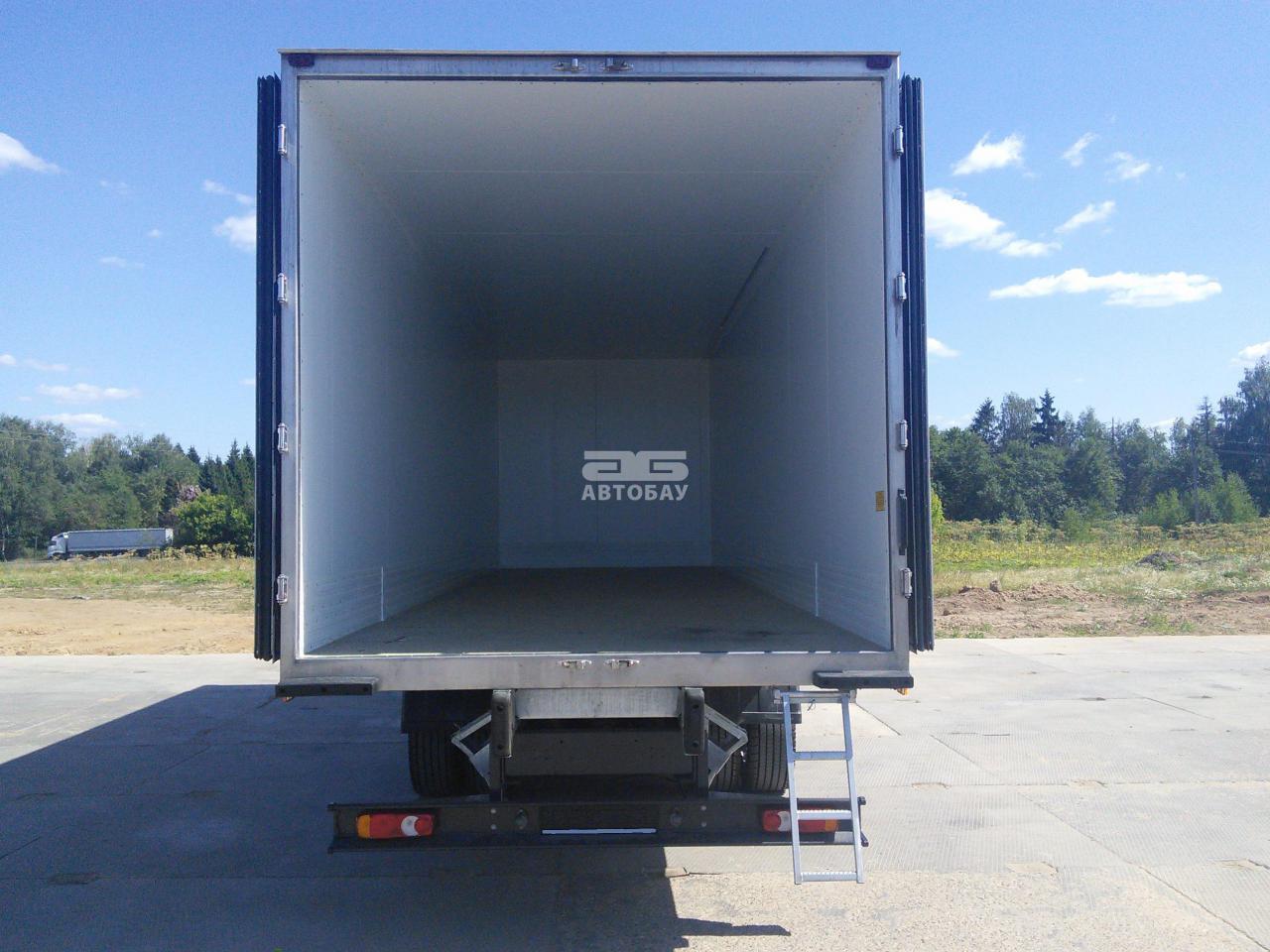

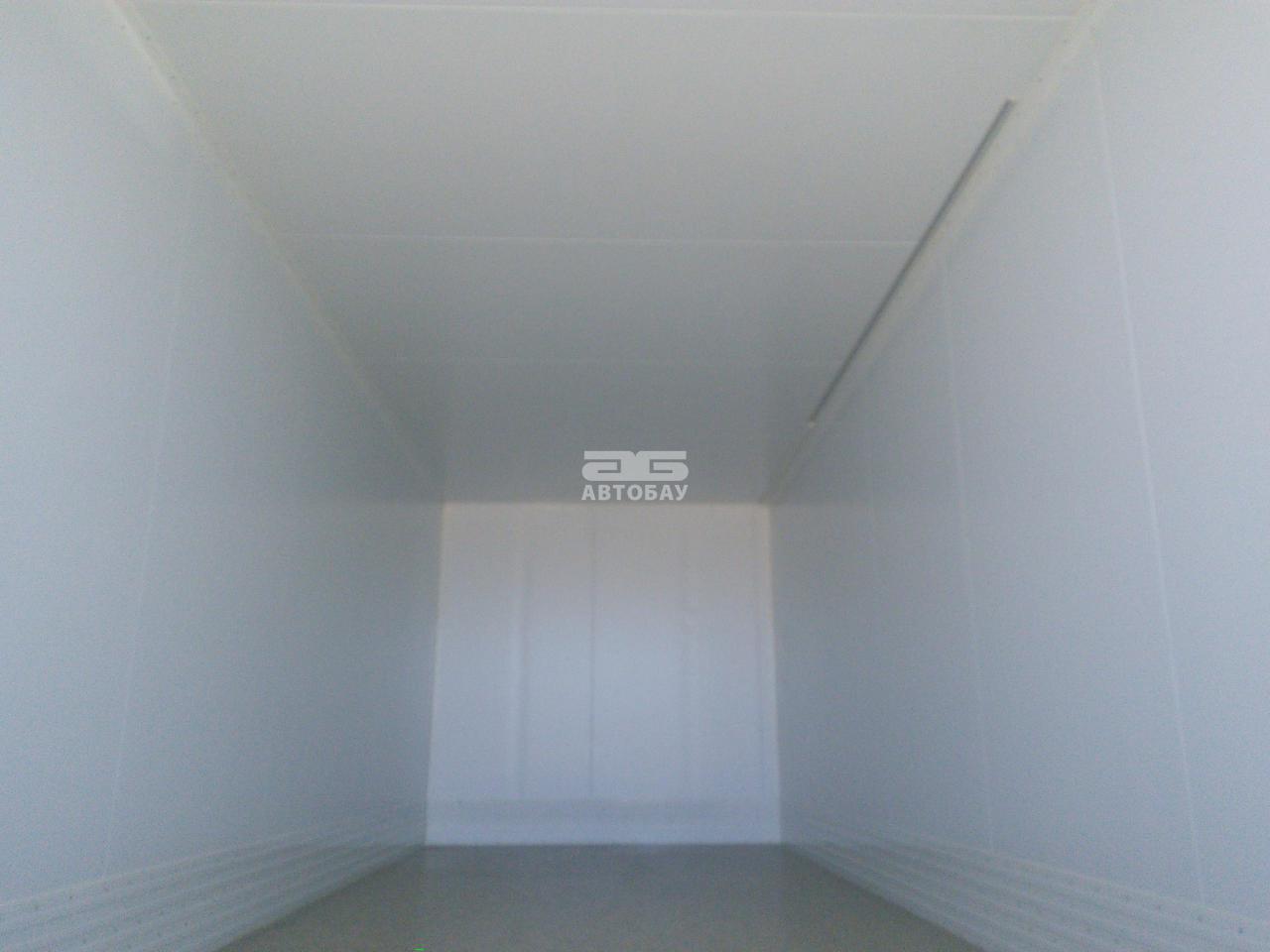

Боковые стенки, пол и потолок выполнены из сэндвич-панелей.

Пол

Общая толщина: 135 мм





- 1-й слой  –  наружное покрытие – неокрашенная оцинкованная сталь (0,6мм)

- 2-й слой – фанера (6,0мм)

- 3-й слой – утеплитель (пенополиуретан (ППУ))100,0мм

- 4-й слой –  фанера (24,0мм)

- 5-й слой – внутреннее покрытие – полиуретановая заливка (3,0мм)

Передняя стена

Общая толщина: 80 мм



- 1-й слой –  окрашенная оцинкованная сталь 0,55мм

- 2-й слой – экструдированный пенополистирол/ППУ (75,4мм)

- 3-й слой – окрашенная оцинкованная сталь 0,55мм

Боковые стены:

Общая толщина: 60 мм



- 1-й слой –  окрашенная оцинкованная сталь 0,55 мм

- 2-й слой – экструдированный пенополистирол/ППУ  (55,4мм)

- 3-й слой – окрашенная оцинкованная сталь 0,55 мм

Крыша:

Общая толщина: 80 мм



- 1-й слой –  окрашенная оцинкованная сталь 0,55 мм

- 3-й слой – экструдированный пенополистирол/ППУ (75,4мм)

- 3-й слой – внутреннее покрытие – окрашенная оцинкованная сталь (0,55мм)

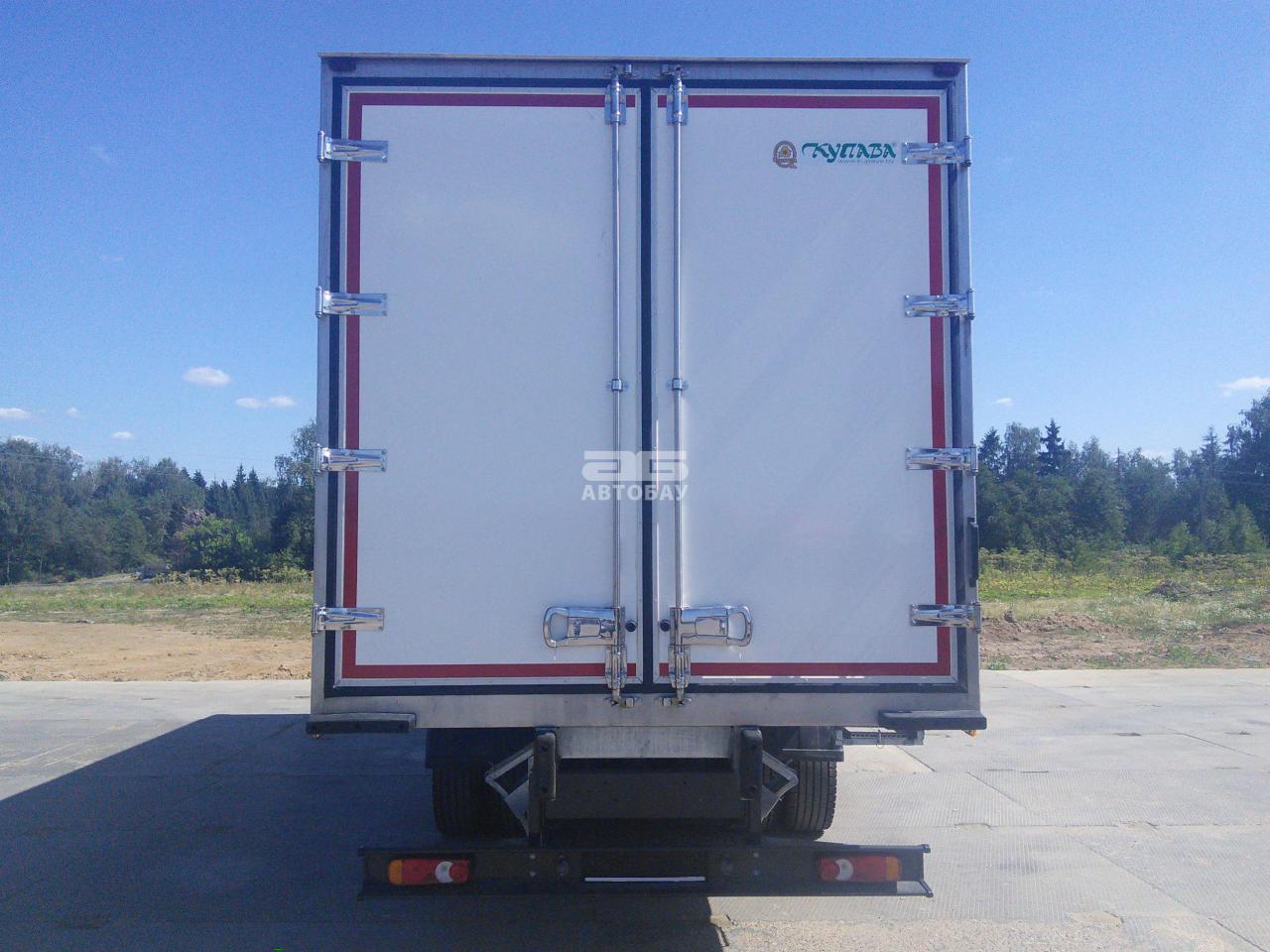

Задние двери:

Общая толщина: 80 мм

Распашные, открывающиеся на 270 град., фиксирующиеся в открытом положении

- 1-й слой – окрашенная оцинкованная сталь 0,55мм

- 2-й слой – утеплитель (ппу)

-3-й слой – внутреннее покрытие – окрашенная оцинкованная сталь 0,55мм

Уплотнитель двери

Профиль с вставными резиновыми морозостойкими уплотнителями.

Дверной проем

Нержавеющая сталь 3,0мм

Фурнитура

Нержавеющая.

По четыре петли на каждой двери.

Фиксаторы дверей  в открытом положении  – 2 шт.

Окантовка кузова

Алюминиевый профиль с полимерным покрытием белого цвета.

Освещение внутри фургона и снаружи.

Внутренние  плафоны освещения  (светодиодные) – 4шт. Включение света производится из кабины водителя.

Передние белые маркировочные фонари – 2 шт.

Задние верхние  красные маркировочные фонари – 2 шт.

Боковые желтые габаритные фонари.

Комплектация

- Передняя стенка усиленная  со ступенькой, устойчивая к возможным ударам погрузчика.

- Маркировка светоотражающей лентой.

- Алюминиевый бордюр высотой 300 мм по периметру внутри кузова.

- Такелажная рейка 1 ряд.



СПЕЦИФИКАЦИЯ ШАССИ

МАССА

Колёсная база



мм

5.900

Регистрационная макс. масса

Общий (Полная масса)

кг

18000

Полезная нагрузка

(C)

кг

12297

Масса кабины-шасси

итого

кг

5703

группа передних осей (ось на земле)

кг

3732

группа задних осей (ось на земле)

кг

1971

Регистрационная макс. масса

группа передних осей

кг

7100

группа задних осей

кг

11500



Данная таблица учитывает вес выбранных опций RENAULT TRUCKS (без водителя, без пассажира). Имеется в виду в рабочем положении с полными баками (см. раздел ТОПЛИВНЫЕ БАКИ), бортовые инструменты.



ДЛИНА

Колёсная база



мм

5.900

Длина кузова

макс. (Wмакс. / BEP L105)

мм

7543

мин. (Wмин / BEP L105)

мм

6965

Задний свес кузова

макс. (Xмакс.: BEP L017)

мм

2363

мин. (Xмин / BEP L017)

мм

1785

Центр тяжести груза

макс. (Yмакс. / BEP L103)

мм

1623

мин. (Yмин / BEP L104)

мм

1333

Макс. длина автомобиля (Z)

(Zмакс / BEP L001)

мм

9588

Миним. длина автомобиля (Z)

(Zмин / BEP L001)

мм

9010

Вход в кабину

(B / BEP L102)

мм

720

Колёсная база

(F / BEP L011)

мм

5900

Задний свес

рама (BEP L020)

мм

2535

Общая длина рамы кабины

(A / BEP L032+L016)

мм

9760

Передний свес

(H / BEP L016)

мм

1325



ВЫСОТА

Колёсная база



мм

5.900

Высота от земли / верхней части лонжерона до уровня моста

порожний (H2 / BEP H037)

мм

972

с грузом (H2 / BEP H038)

мм

950

Высота от крыши до земли без груза

(O)

мм

2856

Клиренс, с нагрузкой

впереди (U1 / BEP H015)

мм

291

задних (U3 / BEP H016)

мм

252



ШИРИНА

Колёсная база



мм

5.900

Макс. ширина кабины

(BEP W002)

мм

2400

Колея

передняя часть (V1 / BEP W013.1)

мм

1981

задний 1 (V2 / BEP W013.2)

мм

1834

Ширина по задним колесам

Задн. ось 1 (V3 / BEP W003.1)

мм

2469

Ширина рамы

сзади (BEP W036)

мм

850

в передней части (BEP W035)

мм

850



Иное

Колёсная база



мм

5.900

Радиус поворота

общий (BEP W012)

мм

11060





Двигатель DXi7

Максимальная мощность: 262л.с (195 кВт) при 2300 об/мин.

Максимальный крутящий момент: 1010 Нм при 1200-1800 об/мин.

Рядный дизельный 6-цилиндровый двигатель - 4 клапана на цилиндр - ГРМ в задней части двигателя.

Прямой впрыск под высоким давлением COMMON RAIL 1700 бар.

Внутренний диаметр 108 мм - ход 130 мм - Объём цилиндра 7,2 литров.

Турбонаддув с промежуточным охладителем.

Направление вращения (со стороны коробки передач): против часовой стрелки.

Емкость масла: 25,9 л, фильтрация включена.

Вентилятор, управляемый упругой муфтой.

Охлаждающая жидкость: антифриз - 40°C.

Уровень выхлопа по нормам ЕЭС ЕВРО-5

Система окончательной очистки SCR с впрыском мочевины AdBlue, с электронным управлением.

Снижение мощности двигателя на  40% в случае, если выхлоп автомобиля не соответствует требуемому уровню по нормам ЕЕС.

С трубкой подогрева на двигателе (220 вольт / 820 Вт).

Уровень шума по нормам ЕЭС (80 дБ).



ОБОРУДОВАНИЕ ДВИГАТЕЛЯ

Шкив двигателя с двойным желобком (два трапециидальных приводных ремня AV17).

Электронный регулятор режима замедлителя.

Рабочая среда двигателя от -40 С- +40 С

Без отбора мощности на двигателя.

Электронный ограничитель скорости (90 км/час)



КОРОБКА ПЕРЕДАЧ

ZF 9S 1110 TO

9 синхронизированных передач переднего хода и 1 задняя (9,48 - 0,75).

Распределительная решётка super H.

Переход к передаче с усилителем SERVOSHIFT.

Кабельное управление передачами.



ТОРМОЗ-ЗАМЕДЛИТЕЛЬ

Замедлители на выхлопы: до 130 вКт.



ОТБОР МОЩНОСТИ

Без коробки отбора мощности на коробке передач.



РУЛЕВОЕ УПРАВЛЕНИЕ

Коробка рулевого управления со встроенным гидроусилением  с изменяемым понижающим передаточным отношением.



ОСЬ

Макс. нагрузка на переднюю ось (технический максимум): 7,100 т.



ЗАДНИЙ МОСТ

Мост P11150 с одинарной редукцией

Макс нагрузка на Задний мост: 11,500 т.

Главная пара 7 x 36 (передаточное отношение 5,14).

Блокировка дифференциала



ШИНЫ И КОЛЕСА

M.315/60 R 22,5 X-ENERGY-XF/XDA2+

Сдвоенный монтаж колес сзади.

Колесные диски серого цвета.

Крепление запасного колеса и домкрата слева, с дополнительным запором.



ТОРМОЗНАЯ СИСТЕМА

Рабочий тормоз:

Система торможения электропневматическая, с двумя независимыми контурами, управляется электроникой EBS (Электронная система торможения).

Полнодисковая тормозная система

Электронное управление подачей воздуха системой APM:

Картридж сушильного шкафа оптимизирован для профилактического обслуживания.

Отключение компрессора на этапе запуска двигателя

Воздушный компрессор (720 см3 ).



СИСТЕМА EBS:

- Антиблокировочная тормозная система (АБС).

Помощь при аварийном торможении

- Контроль тормозного момента (контроль момента в процессе движения задним ходом)

- Согласование торможения тягача и прицепа.

- Сигнал торможения.



Стояночный тормоз:

Пневматический, неподвижность обеспечивается пружинами тормозного цилиндра.



Настройки:

Автоматическая компенсация износа тормозных накладок.



Аварийный тормоз:

Надежность обеспечивается за счет  независимости контуров основного  потока



КАБИНА

Внешняя часть кабины:

ВНЕШНЕЕ ИСПОЛНЕНИЕ:

Кабина Global, 2 двери (2м).

Цвет кабины: белый EKLA

Обтекатели против грязи.

Пластиковый буфер

Козырьки и зеркала заднего вида чёрного цвета.

Задняя подвеска кабины механическая в 2 точках.

Опрокидывание кабины гидравлическим домкратом (2 домкрата для двойной 4-х дверной кабины).

2 зеркала заднего вида с подогревом и дистанционным управлением.

2 зеркала заднего вида с большим углом обзора.

Зеркало для парковки.

Ширина по зеркалам заднего вида 2,600 м

Зеркало заднего вида.

Отбор воздуха на уровне крыши кабины.

Освещение ступенек.

Ступенька в бампере доступа к ветровому стеклу

Доступ к водительскому месту посредством 2-х ступенек

Освещение ступенек.

КОЗЫРЕК ОТ СОЛНЦА

Лобовое стекло и боковые стекла многослойные тонированные.

Без заднего окна.



ВНУТРЕННЕЕ ИСПОЛНЕНИЕ:

Панель приборов, отделанная мягким пластиком.

CD-проигрыватель с радио: приемник FM / AM, CD-проигрыватель. 2 динамика 130 мм,

Управление рулевым колесом

ПОДГОТОВКА ПОД ГД-РАЦИЮ

Электронный тахограф с хронометром и двойной CAM с регистрацией скорости двигателя.

Красные ремни безопасности

Подлокотник для водителя поднимаемый.

Мягкая обшивка дверей.



ВНУТРЕННЕЕ ИСПОЛНЕНИЕ:

Розетка позади сиденья водителя

Вещевой ящик на туннеле двигателя: выдвижной ящик на салазках объемом 38 л,  доступный с места водителя.

Съемная сумка для вещей объемом 21 л. Сзади пассажирского сиденья.

Задержка выключения освещения кабины

Занавески по периметру кабины.

Одно спальное место (2/3 - 1/3) de 2022 x 780 x 150 мм.

Аптечка

Электростеклоподъемники

Парковочный обогреватель воздух/воздух

Кондиционер

Инструкция по эксплуатации на русском языке.

Предоборудование для телефона (кабель + антенна на крыше)

Огнетушитель  2 кг, закрепленный в колесной арке, доступный снаружи и изнутри кабины



Управление на руле:

4спицевый руль, регулируемый по высоте и по горизонтали.

Рулевое колесо с 4 спицами.

Рукоятка управления автомагнитолой и меню на дисплее (если есть в комплектации).

Замок рулевой колонки.

Круиз контроль (регулятор скорости) на руле.

Управление 2-мя стеклоочистителями со встроенными омывателями, 2 скорости и прерывистый режим.

Рулевая колонка, регулируемая по наклону.



ПАНЕЛЬ ПРИБОРОВ :

Рукоятки переключения скоростей и парковочного тормоза на приборной панели.

Электронный дисплей с:

- Цифровой дисплей централизованной скорости с аналоговым тахометром

- Радио дисплей, датчик внешней температуры и времени (показатели слева)

- Аналоговый дисплей уровня топлива, температуры воды и давления воздуха

- служебный и аварийный индикаторы

- Цифровой дисплей на большой матрице справа от дополнительной информации по вождению, предупреждений и помощи при диагностике

- служебный и аварийный индикаторы.

- противоотражательное стекло.

- управление меню дисплея со спутникового радио, расположенного на рулевом колесе.

- регулирование световой интенсивности.

Розетка электрическая 12 В + 24 В на приборной панели для дополнительного оборудования (выход 24 В на верхнем вспомогательном столике).

Система против несанкционированного запуска двигателя, управляемая дистанционно от радиоответчика.

Дистанционное управление дверями.

Круиз контроль (регулятор скорости).

Переносная пепельница и места для стаканчиков.

Управление прочисткой системы подачи топлива (с отстойником).

Тоннель над двигателем приподнятый.



ЭЛЕКТРООБОРУДОВАНИЕ

Емкость батареи 185 Ач.

Регистр команд

Генератор 100 амп.

Освещение по нормам ЕЭС.

Электрическая система регулировки фар.



ШАССИ

Секция лонжеронов шасси Heavy 18 тонн:

244 x 70 x 7 / 8 мм в зависимости от колёсной базы и подвески.

Шасси Heavy

Буксировочный крюк спереди съемный.

Противоподкатная защита спереди (DPEA).

Задний противоударный брус+задние фонари на кронштейнах.

Задняя поперечина окончания шасси.

два противооткатных башмака + кронштейн



ПОДВЕСКА

Передняя подвеска

Передние рессоры параболические.

. Телескопический амортизатор, закрепленный в начале оси (удобство ремонта)

Стабилизирующая траверса.



Задняя подвеска

Задняя пневмоподвеска.

Ход подвески :

+105 / -70 для шасси Extra Light, Medium Light и Light

+140 / -60 для шасси Heavy

Телескопические амортизаторы.



ТОПЛИВНЫЙ БАК

Основной бак (короткий) объемом: 300 литров. (или 252 кг дизтоплива).

Дистанционное управление подвеской.

Бак справа.

Подогрев топлива на топливном фильтре.

Пробка, закрывающаяся на замок.



Система AdBlue

Бак  AdBlue пластиковый 20л или 20кг AdBlue,  для топливного бака меньшего или равного 200 литрам.



СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Выхлоп боковой (выход внутрь шасси).

Набор инструмента

2 аварийных знака остановки.

Сигнал заднего хода.



КУЗОВ

Кронштейны для установки кузова.

Перегородка в кабине для дальнейшей установки кузова.

Предоборудование для установки боковых огней.

Электронная интерфейсная коробка кузова BBM (экспертные функции для кузова через шину CAN).

Функция управления подвеской кузовного оборудования:

запрет регулировки высоты подвески, снижения высоты платформы, регулировка высоты

Свяжитесь с менеджером

По вопросу подбора и приобретения техники обратитесь по телефону
